二層1860三軸振動篩通過調整中間齒輪上配重盤與相鄰兩個配重盤的相對位置（相位角之差）實現篩機橢圓形的運動軌跡。初始相位角的調整，可以改變振動篩的振動方向，即橢圓長軸與篩面的夾角。從而確定物料在篩面上停留時間的長短。振動方向角趨于垂直，則物料在篩面上的停留時間長，篩分效率大；振動方向角趨于水平，則物料通過篩面的速度快，處理能力大。振幅的調整是通過增減配重盤上配重柱的數量實現的，配重柱越多，振幅越大。振動頻率的調整是增減電機皮帶輪中間隔離片的數量，中間的隔離片增多，皮帶輪的節徑變小，振動頻率也變小，反之，振動頻率變大。

　　AKNES系列二層1860三軸振動篩的優點是，三軸振動篩的運動軌跡為橢圓形，是單軸篩的圓運動和雙軸篩的直線運動軌跡的合成。長軸可起到對物料的拋射作用，短軸可以清理篩孔，同時綜合了圓篩的分級，松散物料快，不易堵孔，處理能力大和直線篩的脫水、脫介、脫泥輸送物料塊，篩分效率高、重心低等特點。該篩機結構緊湊，振幅、振動頻率和振動方向角可以調整，與同規格的篩機相比，占地空間小，處理能力大。可滿足用戶篩分各種物料的不同應用。

二層1860三軸振動篩工作原理

動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，zui終完成物料的分級

二層1860三軸振動篩實例說明

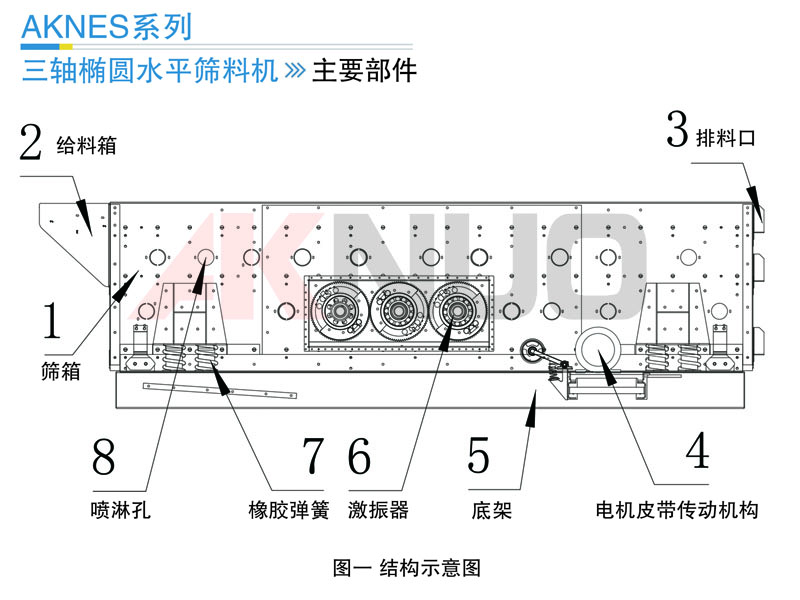

圖一所示的振動水平篩是有三層篩網的三軸橢圓振動篩，主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。激振器設置在篩箱一側的質心位置處，由三根并列的振動軸級成，每一根軸上裝有速比為1的互相嚙合的齒輪；在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤，配重盤與齒輪的相對位置可以改變，通過螺栓定位孔定位并固定在齒輪上；定位孔每間隔5°設一個，保證振動方向從30°-60°的調整。在配重盤上鑲有數個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔，可對物料進行水洗篩分。

  在初始裝配時，三根軸上的偏心質量設計成如圖中3中的b圖所示的位置。由于重力的作用，偏心質量所產生的合力矩為零，裝配后的偏心塊的位置如圖3中的a所示自然靜止的位置。

  當三軸上的偏心質量運動到如圖3中的C所示的方向位置時，偏心質量所產生的激振力為最小。其中兩個軸偏心質量產生的離心力互相抵消（橢圓短軸方向），只有一個軸的偏心質量產生的離心力起作用。當三軸上的偏心質量運動到如圖3中的d所示的方向位置時，由于三軸的偏心質量位于相同的方向，所以產生的激振力為最大（橢圓長軸方向）。
